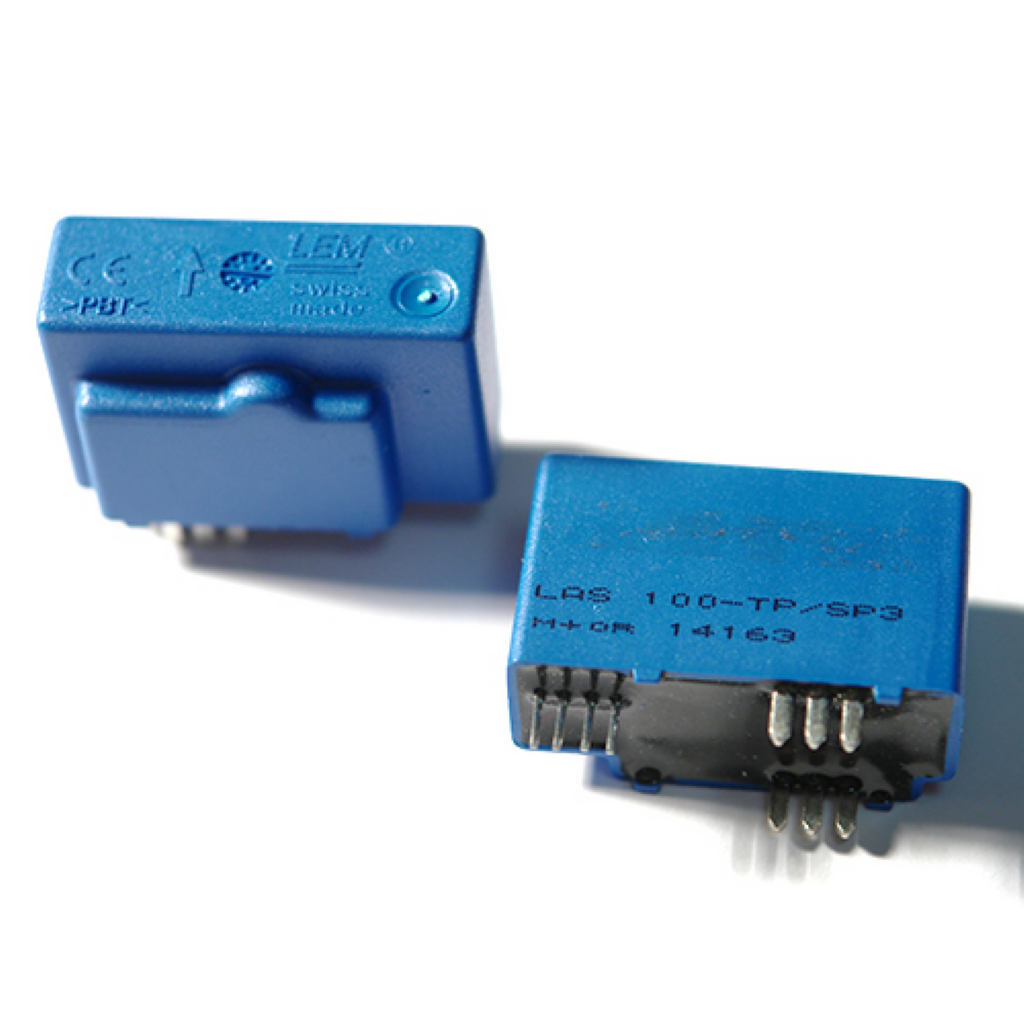

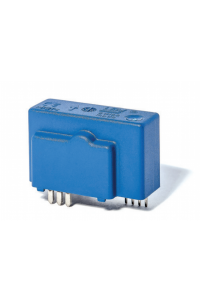

LAS

Transdutor de corrente com tecnologia ETA baseado em ASIC com alta precisão.

Características

Nova tecnologia "Eta" combinando-se propriedades positivas de transdutores O/L e C/L.
Uso de ASIC programável.
Medição de correntes nominais de 50 & 100 A RMS.
5 anos de garantia.
Montagem em PCB.
Faixa de medição de até 3 x IPN.

Padrões

Cumpre no que diz respeito à:
EN 50178 para aplicações industriais, como:
Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar, etc.
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC - Marca CE.
RoHS 2002/95/EC.

Especificações

Medição de correntes DC, AC pulsadas com isolação galvânica.
Fonte de alimentação unipolar +5 V.
Teste de tensão de isolação: 5 kVRMS / 50Hz / 1min.
Saída em tensão.
Referência de accesso através de um pino adicional.

Observações

Medição de corrente bipolar.
Modelos padrões com o pino de referência adicional, provém acesso à tensão de referência interna do ASIC e pode ser alimentada de um conversor A/D (Analógico Digital).
Modelos SP1 com o pino extra podem receber a referência interna (de 2.3 a 2.7 V) do DSP (Processador de Sinal Digital) ou conversores A/D comumente usados em eletrônica de potência, permitindo-se o cancelamento no desvio de temperatura. Se o pino Ref não é usado, o offset de saída inicial sem corrente no primário à + 25 °C é igual à Vcc/2 V.

Aplicações

Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar, etc.
