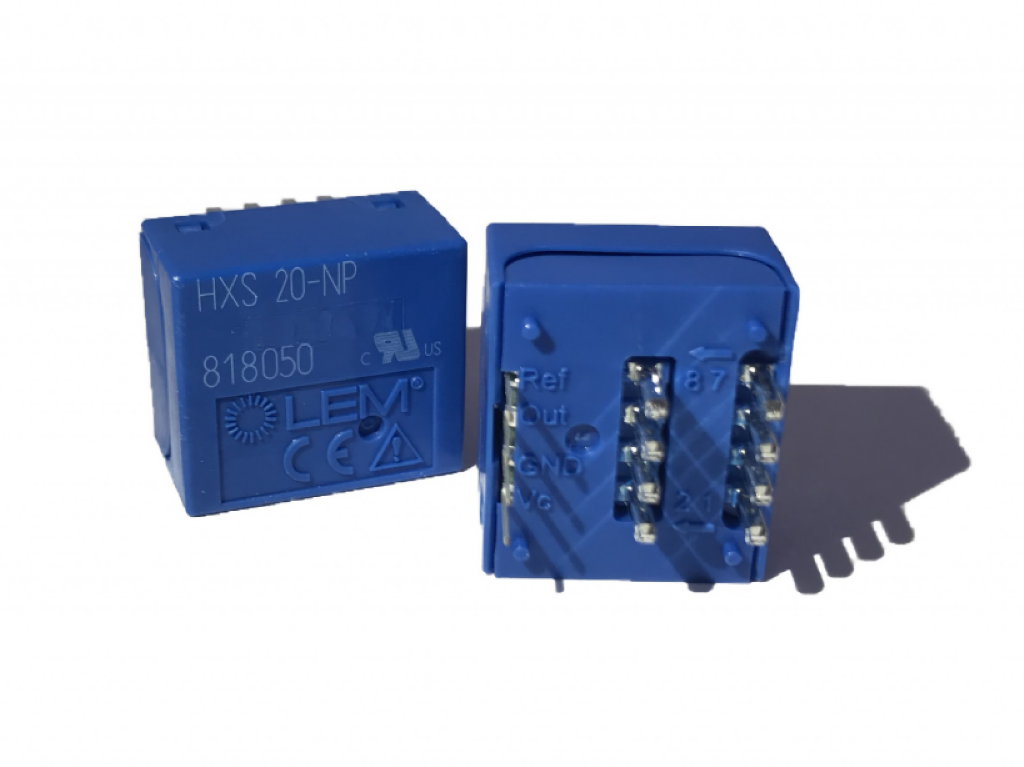

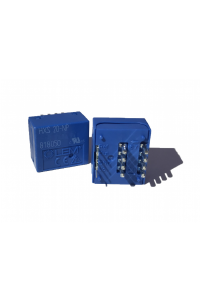

HXS

INTELIGENTE & PEQUENO à um preço muito favorável.

Características

Relação. Preço/Performance muito boa.
2 modelos padrões multi-faixas.
Montagem em PCB.
Medição de pequenas correntes de 5 à 50 ARMS nominal.
Único design compacto para todos os modelos.
Volume de ocupação na PCB de somente 3,05 cm2.
Realmente "flat": somente 1cm de altura!
Faixa de medição de até 3 x IPN.
Faixa de temperatura de operação: -40 to +85°C.
5 anos de garantia.

Padrões

Cumpre no que diz respeito à:
EN 50178 para aplicações industriais tais como:
Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar.
Monitoramento de correntes.
Inversores para painéis solares.
Aplicações em soldas.
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC.
Marca CE.
RoHS 2002/95/EC.
Diretriz em baixa tensão. 72/23/EEC.
Segurança IEC 61010-1.

Especificações

Medições de correntes DC, AC e pulsadas com isolação galvânica.
Fonte unipolar 0 à +5 Volts.
Acesso de referência.
Tensão de teste de Isolação: 2,5 KVRMS / 50Hz / 1min.
Saída em tensão.
Proporção métrica de offset e ganho fixo.
Tecnologia em laço aberto combinada com ASIC.

Observações

Os modêlos HXS são multifaixas de acordo com a configuração das conexões primárias.
Uma versão especial com duplo enrolamento primário está também disponível para relação nominal de 10 ARMS: HXS 10-NP/SP3
HXS traz um pino adicional, na saída para maior flexibilidade nas aplicações. Este pino provê acesso para a tensão interna de referência do ASIC o qual então poder ser alimentado pela referência de um conversor A/D (Analogico Digital)
Este pino extra pode também receber uma referência interna (de 2 a 2.8 V) do DSP (Processador Digital de Sinais) ou Conversores A/D comumente usado em eletrônica de Potência, permitindo cancelar a referência de variação de temperatura.
Kits de Transdutores Amostras são disponívies para cada molêlo.
Cada Kit contém 3 transdutores do mesmo modêlo de tal maneira à permitir uma campanha de testes de qualificação
Necessidade de uma faixa maior de temperatura de operação: -40 to +105°C proposto com o modêlo SP2.

Aplicações

Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar.
Monitoramento de correntes.
Inversores para painéis solares.
Aplicações em soldas.
