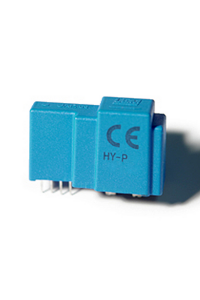

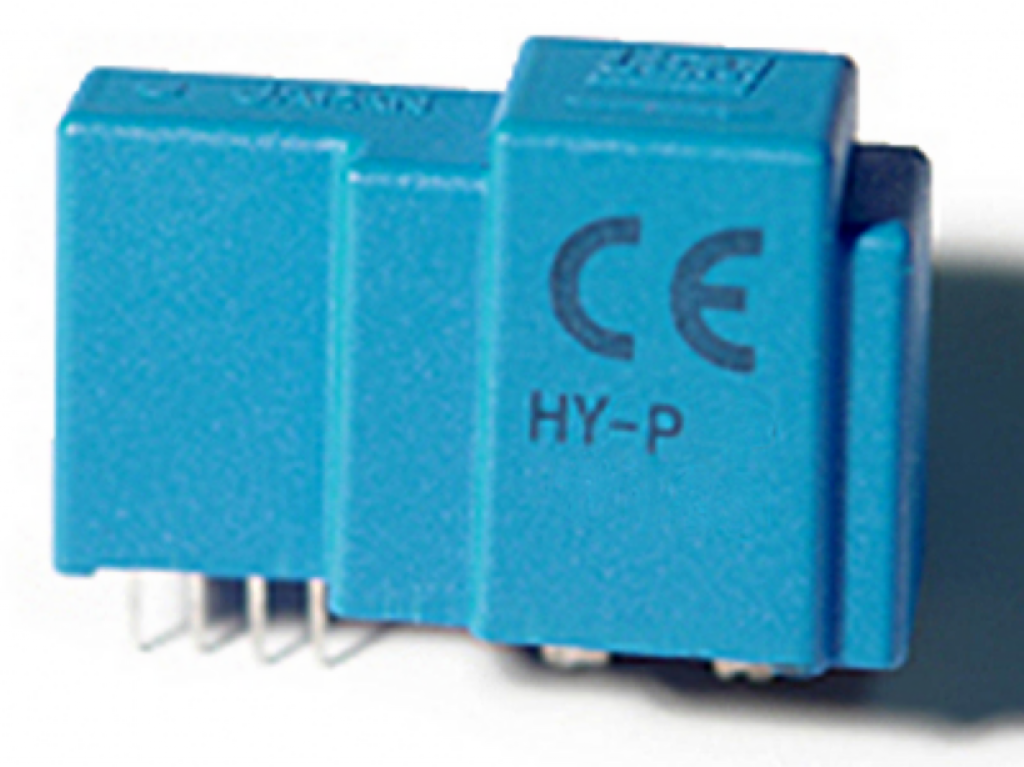

HY

A série HY tem uma faixa de transdutores compactos e bom custo benefício, baseados na tecnologia por Efeito Hall.

Características

Baixo preço.
14 modelos em uma única versão;
7 com alimentação bipolar e 7 com alimentação unipolar;
Montagem em PCB;
5 anos de garantia;
Medições de pequenas correntes desde 5 a 50A RMS nominais;
Projeto compacto, somente sendo necessário 3.60 cm² para área de montagem na PCB e suportar 14g desses transdutores,
Faixa de medição até 3 x IPN.

Padrões

Cumpre no que diz respeito à:
EN 50178 para aplicações industriais tais como:
Eletrodomésticos.
Drives de variação de velocidade.
UPS;
SMPS;
Condicionadores de ar.
Usando UL94-VO - materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC.
Marca CE.
RoHS 2002/95/EC.

Especificações

Medições de correntes DC, AC e pulsadas com isolação galvânica.
Fonte de alimentação ± 12 .. 15V DC.
Teste de tensão de isolação: 2,5kVRMS / 50Hz / 1 min.
Saída em tensão.

Observações

Fácil montagem.
Pequeno tamanho e economia de espaço.
Um único projeto para uma grande faixa de correntes.
Alta imunidade à interferência externa.

Aplicações

Drives de variação de velocidade AC.
Conversores estáticos para drives de motor DC.
Aplicações em alimentação de baterias.
Fontes de alimentação ininterruptas (UPS).
Fontes de alimentação modo chaveado (SMPS).
Fontes de alimentação para aplicações em soldagem.
