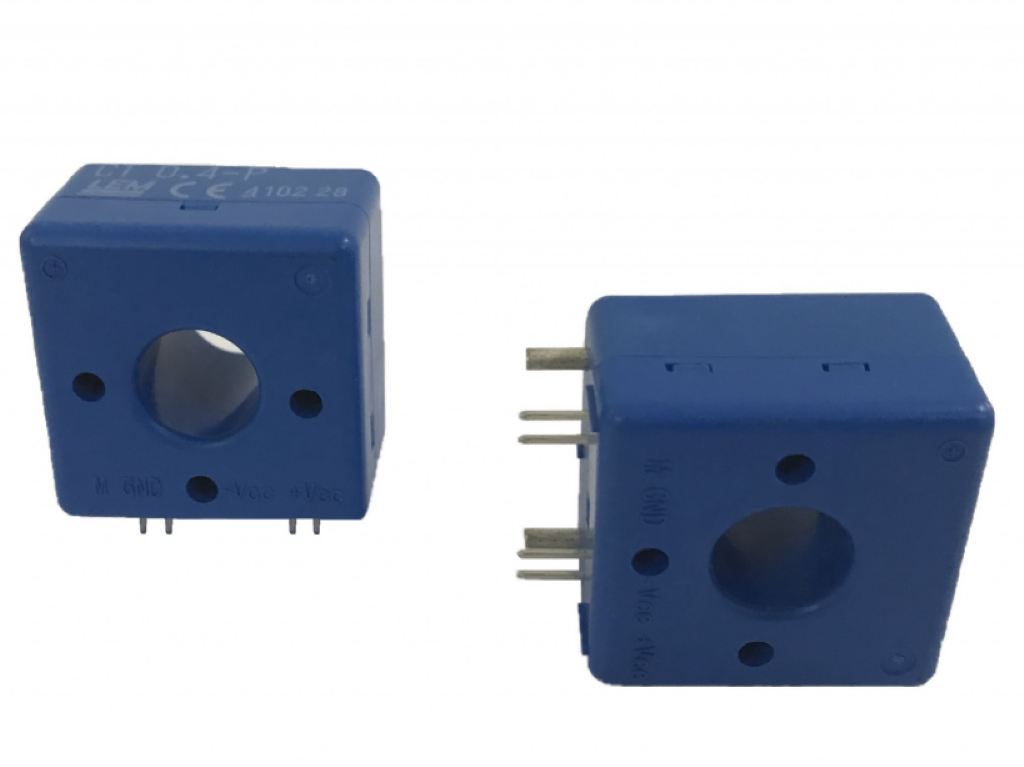

CT

Medição de miliamperes isolada e precisa.

Características

3 modelos padrões.
Montagem em PCB.
Medições de pequenas correntes de 0.1 à 0.4 ARMS nominal.
Único "design" compacto para todos os modêlos.
Pequeno tamanho 30x30x20 mm.
Leve: 25 g.
Faixa de temperatura de operação: -20 to +85°C.
5 anos de garantia.

Padrões

Cumpre no que diz respeito à:
- EN 50178 para aplicações industriais tais como:
Inversores para paineis solares (contrôle de fulga à terra).
Inversores de média potência (Detecção de 'falta simétrica).
Fontes de Energia (detecção de falha).
UPS's.
SMPS's.
Monitoramento de corrente.
Diretriz Europeia EMC 89/ 336 / EEC.
Marca CE.
Usando UL94-VO materiais reconhecidos.
Diretriz em Baixa Tensão 72/23/EEC.
Segurança IEC 61010-1.

Especificações

Precisão (1% da IPN à 25°C sem "offset") DC, AC, pulso, medição de pequenas correntes com isolação galvânica.
Medição sem contato. Teste de tensão de isolação: 2,5 KVRMS / 50Hz / 1min.
Saída em tensão.
DC à 18 kHz.
Tecnologia Janela de Fluxo.

Observações

Projetado para medição de corrente diferencial monofásica ou trifásica.
Fácil inserção do fio de fuga à terra, graças ao tamanho da janela.

Aplicações

Medição de corrente em transmissores.
Medição de corrente de magnetização e corrente DC em transformadores de energia evitando-se a inesperada saturação magnética (equipamentos industriais e de tração elétrica).
Medição de correntes em sistemas de aquecimento indutivo.
Medição de correntes de carga e descarga para testadores de bateria.
Bancada de calibração para conversores de energia e motores.
Medição de correntes em simuladores de distribuição de energia elétrica e substações.
Medição de correntes em plantas fotovoltáicas. (Medição precisa do ponto máximo de energia).
