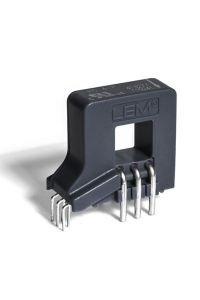

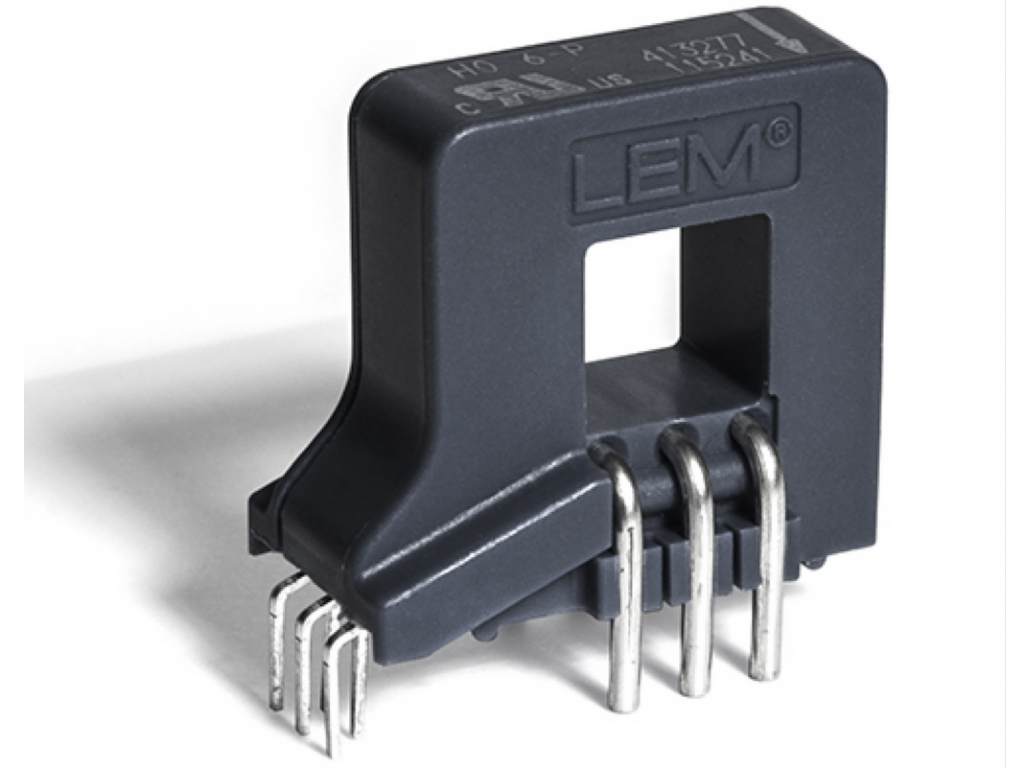

HO 6...25-P

Características principais:

• Três Faixas: 6 ARMS, 10 ARMS, 25 ARMS
• Detecção de sobrecorrente em @ 2.63 x IPN
• Tempo de resposta rápido: 3.5 µs
• Acesso à tensão de referência
• Baixo offset e ganho de drift
• Faixa de medição de até 2.5 x IPN
• Design pequeno (12 (W) x 24 (L) x 21 (H))
• Alta precisão em 25°C: 1% de IPN

                           em 105°C: 4.1% de IPN

• Creepage & distancia de clearance: 8 mm + CTI 600
• 5 anos de garantia

Características:

• Medição CC, CA e pulso de corrente com isolação galvânica
• Alimentação simples: +5 V ou +3.3 V
• Teste de isolação de tensão: em até 4.3 KVRMS / 50 Hz / 1 min
• Modelo de montagem PCB
• Janela de 8 x 8 mm
• Faixa de temperatura de operação: -40°C to +105°C
• Saída em tensão (0.6 à 0.8 V @ IPN)
• Largura de banda CC ... 250 KHz (-3 dB)

Aplicações padrão:


• EN 50178 para aplicações industriais como:
  • Aplicações residenciais
  • Inversores solar (MPPT)
  • Combiner box para aplicações solar
  • Pequenos medidores inteligentes
  • Servo motores
  • Motor CA de velocidade variável
  • Bateria
  • UPS
  • SMPS
  • Empilhadeiras
  • Ar-condicionado
  • Monitoramento de corrente
  • Aplicações em soldagem
  • UL 508 (UR marking)
• Materiais reconhecidos pela UL94-VO
• European Directive EMC 2004 / 108 / EEC: CE marking
• Low voltage directive 2006 / 95 / EEC
• IEC 61010-1 safety

 Observações:

• Medição de corrente bipolar quando alimentação 0/+5 V or 0/+3.3 V
• Aviso de falha: Verificação de memória
