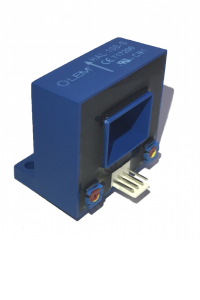

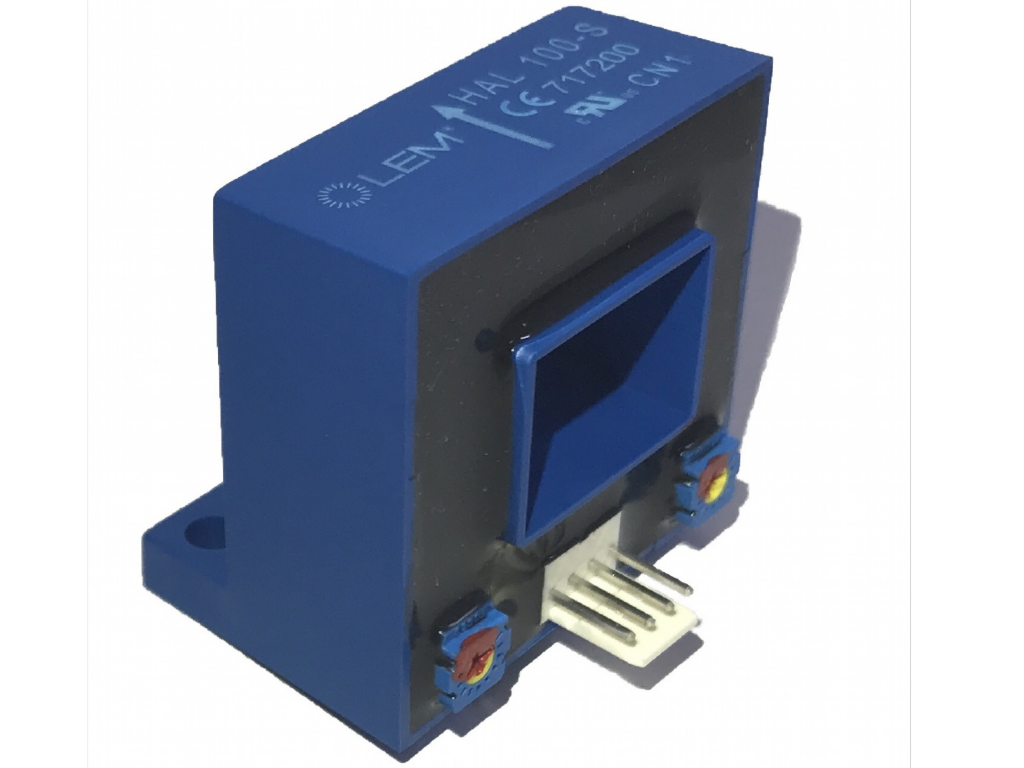

HAL

A série HAL tem uma faixa de transdutores de corrente compacto e custo benefício, baseado em princípio de Efeito Hall.

Características

Laço Aberto.
Fonte de alimentação+/- 15 VDC.
Saída em tensão +/- 4V.
7 faixas de correntes com uma mesma embalagem: 50; 100; 200; 300; 400; 500 e 600 ARMS.
Janela 20 x 15 mm.
Peso 75 g.

Padrões

Cumpre no que diz respeito à:
EN 50178 para aplicações industriais tais como:
Drives de variação de velocidade AC.
Conversores estáticos para drives de motor DC.
Aplicações em alimentação de baterias.
Fontes de alimentação ininterruptas (UPS).
Fontes de alimentação modo chaveado (SMPS).
Fontes de alimentação para aplicações em soldagem.
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC - Marca CE.
RoHS 2002/95/EC.

Especificações

Medições de correntes DC, AC e pulsadas com isolação galvânica.
Fonte de alimentação +/- 15Vdc.
Teste de tensão de isolação: 3kVRMS / 50Hz / 1 min.
Saída em tensão.

Observações

Fácil montagem.
Pequeno tamanho e economia de espaço.
Um único projeto para uma grande faixa de correntes.
Alta imunidade à interferência externa.

Aplicações

Drives de variação de velocidade AC.
Conversores estáticos para drives de motor DC.
Aplicações em alimentação de baterias.
Fontes de alimentação ininterruptas (UPS).
Fontes de alimentação modo chaveado (SMPS).
Fontes de alimentação para aplicações em soldagem.
