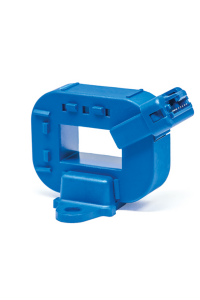

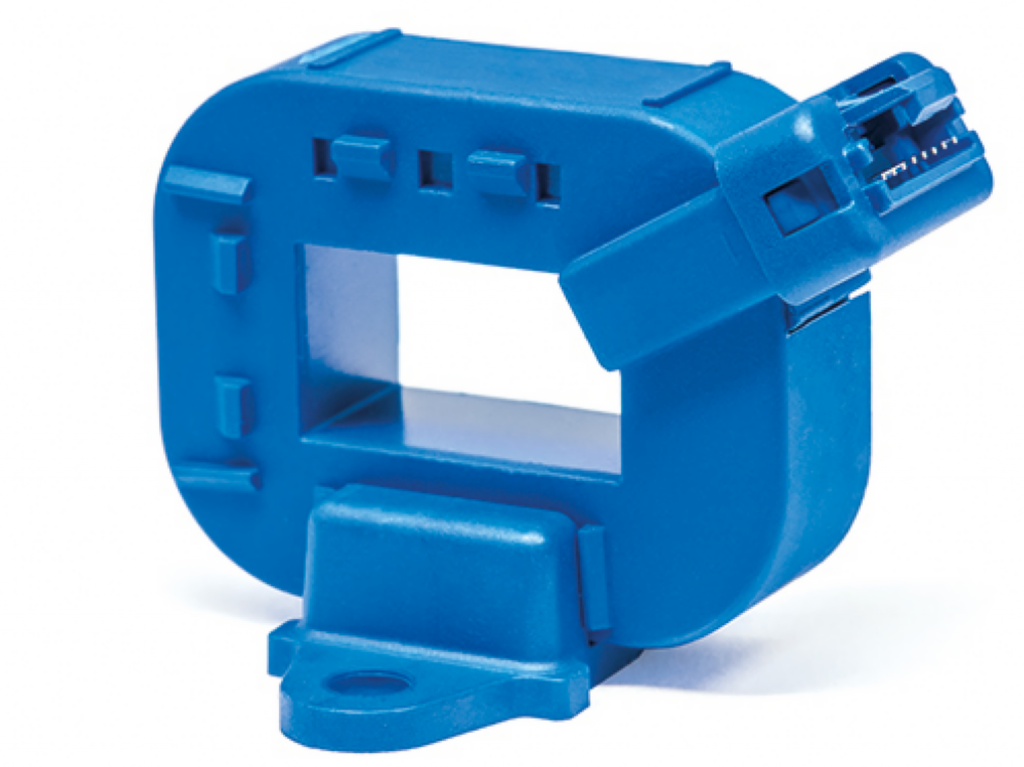

HO 50...250-S

Características principais:

• 6 faixas: 50 ARMS, 100 ARMS, 150 ARMS, 200 ARMS, 240 ARMS, 250 ARMS
• Detecção de sobrecorrente até @ 2.93 x IPN em um pino específico
• Tempo de resposta rápido: 3.5 µs
• Acesso à tensão de referência
• Baixo offset e ganho de drift
• Faixa de medição em até 2.5 x IPN
• Design compacto (22 (W) x 45 (L) x 33 (H))
• Alta precisão em 25°C: 1% de IPN

                      em 105°C: 4.6% de IPN

• Creepage & distancia de clearance: 8 mm + CTI 600
• 5 anos de garantia

  Características:

  • Medições em CC, CA e pulso de correntes como isolação galvânica
  • Alimentação simples 0, +5 V ou 0, +3.3 V
  • Teste de isolação de tensão: até 4.3 KVRMS / 50 Hz / 1 min
  • Modelos montados para painel
  • Grande janela 15 x 8 mm
  • Faixa de temperatura de operação: -40°C até +105°C
  • Saída em tensão (0.8 V @ IPN)
  • Largura da Banda CC... 250 KHz (-3 dB)





  Aplicações padrão:




  • EN 50178 para aplicações industriais como:
    • Aplicações residencial
    • Inversores solar (MPPT)
    • Combiner box para aplicações solar
    • Pequenos contadores inteligentes
    • Servo motores
    • Motores CA com variação de velocidade
    • Baterias
    • UPS
    • SMPS
    • Empilhadeiras
    • Air-condicionados
    • Monitoramento de corrente
    • Aplicações para solda
  • UL 508 (UR marking)
  • Materiais reconhecidos pela UL94-VO
  • European Directive EMC 2004 / 108 / EEC: CE marking
  • Low voltage directive 2006 / 95 / EEC
  • IEC 61010-1 safety



  Observações:

  • Correntes bipolares para alimentações simples em 0/+5 V ou 0/+3.3 V
  • Aviso de falha: Verificação de memoria
