CAS - CASR - CKSR

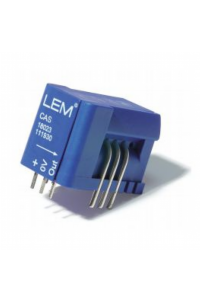

CAS:

Fluxgate compacto baseado nos transdutores de corrente de fonte simples (+5V);

3 pinos de primário.

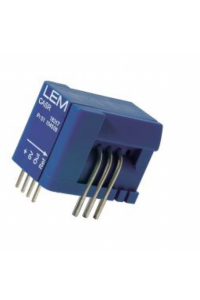

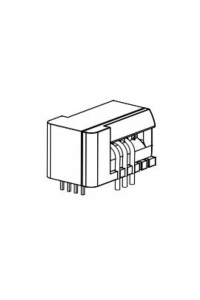

CASR:


Fluxgate compacto baseado nos transdutores de corrente de fonte simples (+5V) com acesso à referência;

3 pinos de primário.

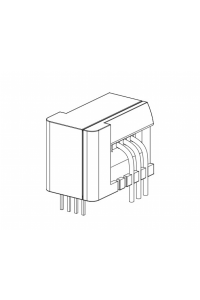

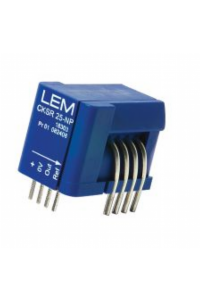

CKSR:


Fluxgate compacto baseado nos transdutores de corrente de fonte simples (+5V) com acesso à referência;

4 pinos de primário;

Alto creepage e distância de clearance.


Características principais:

• Baixo offset e ganho de drift
• Faixa de medição até 3 x IPN
• Preço atrativo
• 12 modelos com multi-range diferentes ( 4 modelos de cada tipo)
• Montagem PCB
• 5 de garantia
• Medições de baixa corrente para 1.5 à 50 ARMS nominal (modelos para 6A, 15A, 25A e 50A)
• Design compacto (30% menor que o LTS)
• Somente 2.93 cm2 será necessário na área de montagem PCB e pesa 9g
• Alta precisão em +85°C:
  • CAS: 2.5 para 3% de IPN
  • CASR & CKSR: 1.2 para 1.8% de IPN

Características:

• Medições em CC, CA e pulso de corrente com isolação galvânica
• Alimentação simples 0, +5 V
• Teste de isolação de tensão: para até 4.3KVRMS / 50 Hz / 1 min
• Tecnologia Fluxgate
• Faixa de temperatura de operação: -40°C até +85°C
• Saída em tensão
• Largura de banda CC para 300 KHz (+/- 3dB), 200KHz (+/- 1dB)
• Tempo de resposta <0.3µs
• CASR & CKSR: Acesso à referencia através de um pino adicional
• CKSR: Primário com 4 pinos para alto creepage e distancia de clearance (8.2 mm) para alta isolação

Aplicações padrão:


• EN 50178 para aplicações industriais como:
  • Aplicações residenciais
  • Inversor solar
  • Servo motores
  • Motores de variação de velocidade
  • UPS
  • SMPS
  • Empilhadeiras
  • Air-condicionados
  • Monitoramento de corrente
  • Aplicação para soldagem
• UL 508 (UR marking)
• Materiais reconhecidos por UL94-VO
• European Directive EMC 89 / 336 / EEC: CE marking
• Low voltage directive 72 / 23 / EEC
• IEC 61010-1 safety

Observações:

• Cada modelo com multi-range de acordo com a configuração de conexão do primário
• Medições para correntes bipolar quando temos alimentação simples 0/+5V
• Esses transdutores podem ser conectados diretamente em 5V de µ-controladores
• CASR & CKSR tem um pino adicional e são mais flexíveis para diversas aplicações. Este pino tem acesso à tensão de referencia que pode ser alimentado para a referencia de um conversor A/D (Analógico Digital).Este pino extra pode receber uma referencia interta de 0 à 4V de DSP (processador de sinal digital) ou conversior A/D usado em eletrônica de potencia e cancelamento de drift de temperatura.
• Baixa influencia no modo comum
