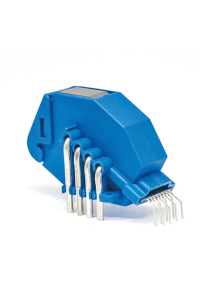

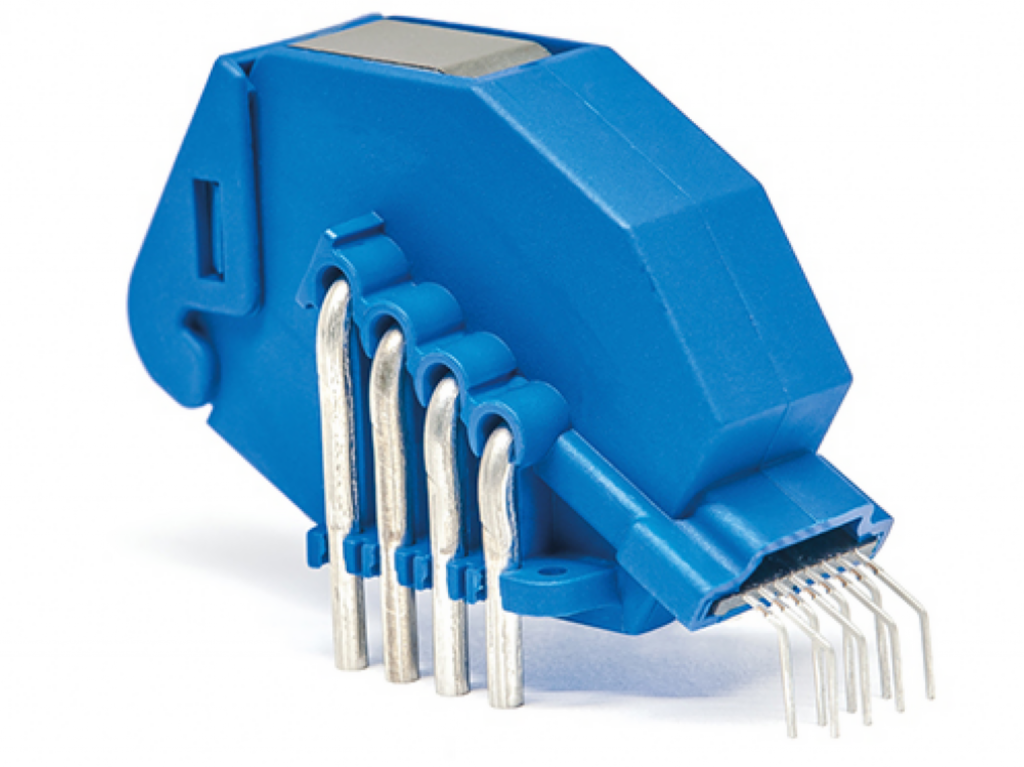

HO 40...150-NP

Características principais:

• 4 modelos para faixas: 40 ARMS, 60 ARMS, 120 ARMS, 150 ARMS
• Detecção de sobre corrente @ 2.93 x IPN no pino especifico
• Tempo de resposta rápido: 2.5 µs
• Acesso para referencia de baixa tensão
• Baixo offset e ganho de drift
• Faixa de medição até 2.5 x IPN
• Design compacto (20 (W) x 41 (L) x 27 (H))
• Alta precisão em 25°C: 1% de IPN

                            em 105°C: 3.4% de IPN

• Creepage & distancia de clearance: 8 mm + CTI 600
• 5 anos de garantia

Características:

• Medidas em CC, CA e pulso de corrente com isolação galvânica
• Alimentação simples 0, +5 V ou 0, +3.3 V
• Teste de tensão de isolação: até 4.3 KVRMS / 50 Hz / 1 min
• Através da janela os modelos de montagem em PCB para pinos primário e secundário
• Condutor primário de faixas para medidas de pequenas correntes de 10 até 150 A nominal (3 pinos primários configurados para cada modelo)
• Faixa de temperatura de operação: -40°C para +105°C
• Tensão de saída (0.8 V @ IPN)
• Largura de banda CC ... 250 KHz (-3 dB)

Aplicações padrão:


• EN 50178 para aplicações industriais:
  • Aplicações residenciais
  • Inversores solar (MPPT)
  • Combiner box para aplicações solares
  • Pequenos contadores inteligentes
  • Servo motores
  • Motores CA de velocidade variada
  • Baterias
  • UPS
  • SMPS
  • Empilhadeiras
  • Air-condicionado
  • Monitoramento de corrente
  • Aplicações em Solda
• UL 508 (UR marking)
• Uso de matérias reconhecidos pela UL94-VO
• EMC 2004 / 108 / EEC: CE marking
• Baixa tensão 2006 / 95 / EEC
• IEC 61010-1 safety

 Observações:

• Medições de correntes bipolares quando alimentação 0/+5 V ou 0/+3.3 V
• Comunicação de falhas: verificação de memória
