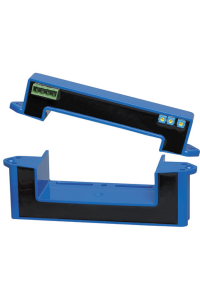

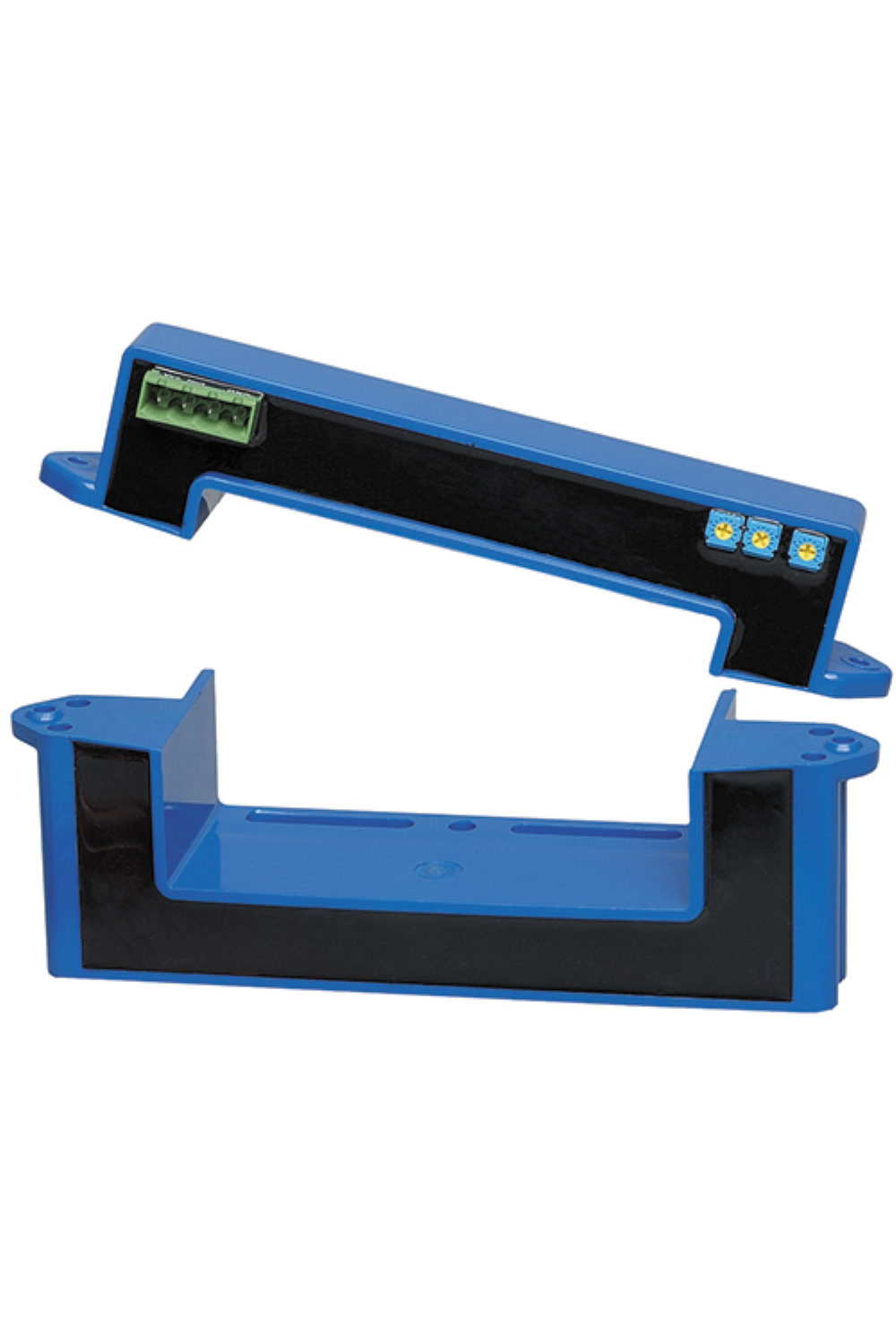

AHR

Transdutores Bipartidos compactos e versáteis para medição de altas correntes AC e DC.

Características

Sensor de corrente e condicionador de sinal em uma mesma embalagem.
Completa faixa de medição de correntes AC e DC
Escolha da faixa de corrente primária: 500 to 2000A True RMS
Escolha dos tipos de saída: 4-20mA, 0-5V ou 0-10V.
1% precisão absoluta
Faixa de frequência: DC, 20..6000Hz.

Padrões

EN 61010-1 para segurança.
Usando UL94-VO para materiais reconhecidos
Diretiva Europeia EMC 89 / 336 / EEC: Marca CE
Diretiva para Baixa Tensão 72/23/EEC.

Especificações

Faixa para Fonte de Alimentação: 20 à 50 VDC.
Faixa de temperatura de operação: -40°C à +70°C.
Tensão de teste de Isolação: 5kV RMS / 50Hz / 1min.
Abertura do Sensor: 104 x 40 mm (Medição sem contato).
Dimensões: 174 x 86 x 54.1 mm.

Observações

Medição por Efeito Hall para sinais DC bem como para sinais de formas de onda AC distorcidas tais como saídas de drives de variação de frequência (VFD)
Computação de True RMS para cargas não lineares ou ruídos do ambiente.
Transdutores de correntes DC e AC precisos e com custo-efetivo para projetos de sistemas industrias, Integradores de sistemas e distribuidores de sistemas de automação.

Aplicações

Projetos de sistemas industrias, Integradores de sistemas e distribuidores de sistemas de automação.
