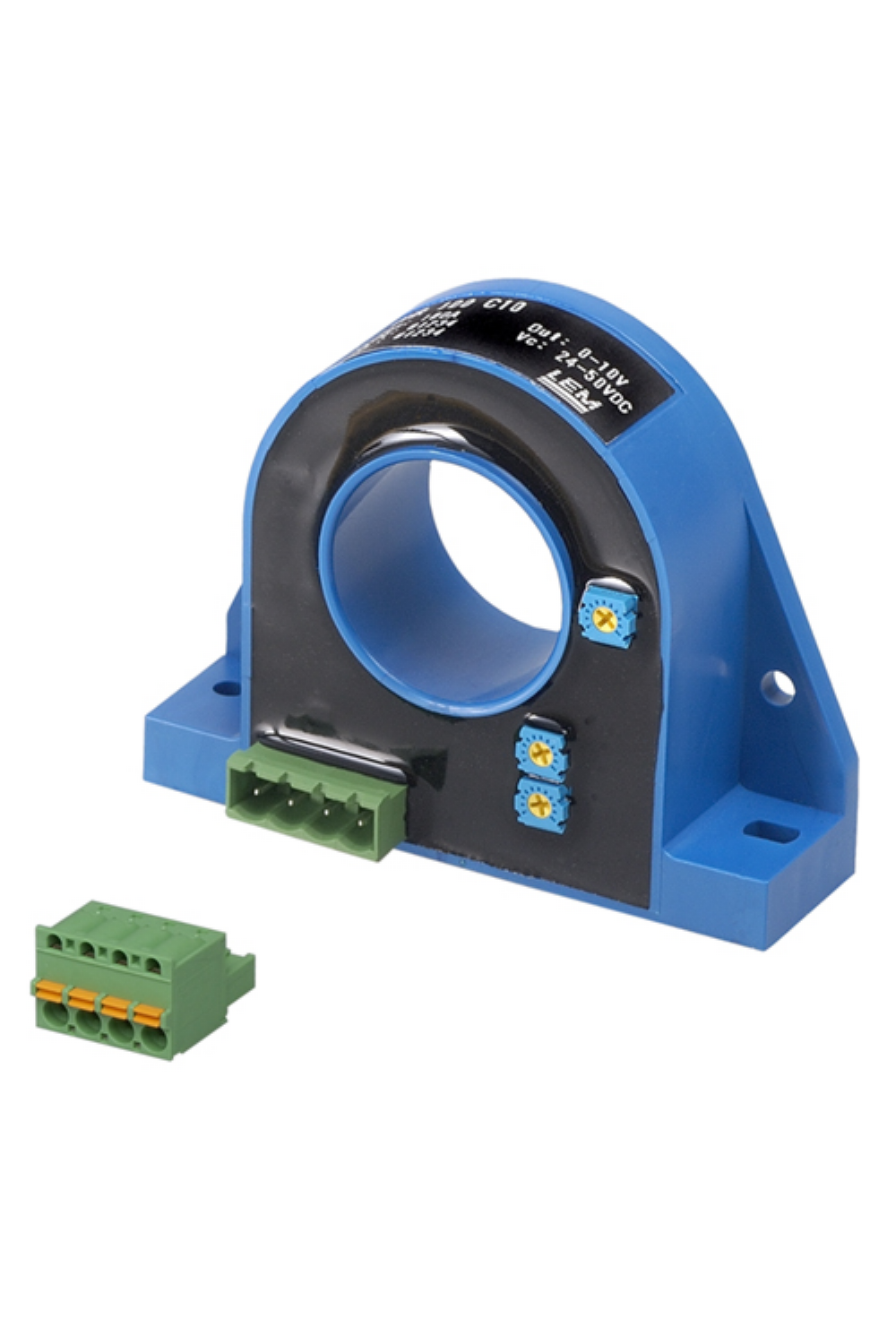

DHR

Transdutor compacto e versátil para altas correntes AC e DC.

Características

Sensor de corrente e condicionador de sinal em uma mesma embalagem.
Completa faixa de medições de correntes AC e DC.
Escolha de faixa de correntes de primário: 100 à 1000A True RMS
Escolha de tipos de saída: 4-20mA, 0-5V or 0-10V
Precisão absoluta 1%.
Faixa de frequência: DC 20..6000Hz

Padrões

Para Segurança EN 61010-1.
Usando materiais reconhecios UL94-VO
Diretiva Europeia EMC 89 / 336 / EEC : Marca CE.
Diretiva de Baixa Tensão 72/23/EEC.

Especificações

Faixa de fonte de alimentação: 20 à 50 VDC.
Faixa de temperatura de operação: -40°C à +70°C.
Tensão de Teste de Isolação: 5kV RMS / 50Hz / 1min.
Abertura do Sensor: 32 mm (para medição sem contato).
Dimensões: 90 x 70 x 34mm.

Observações

Medição de sinais DC por Efeito Hall bem como formas de ondas de correntes distorcidas tais como saída de frequência variável de drive (VFD).
Computação True RMS para cargas não lineares ou ruídos do ambiente.
Accurate and cost-effective Transdutores de correntes AC e DC para projetos de sistemas industriais, sistemas integradores e automação de distribuidores.

Aplicações

Fontes de Alimentação
Monitoramento de Baterias
Distribuição de Energia
UPS's ...
