TECNOLOGIA (PRIME) CURRENT



Transdutor de Corrente PRiME

Detalhes
PRiME opera baseado no princípio de Rogowski, onde uma bobina é magnéticamente acoplada com o fluxo criado pela corrente à ser medida.

Princípios
PRiME opera baseado no princípio de Rogowski, onde uma bobina é magnéticamente acoplada com o fluxo criado pela corrente à ser medida. Um sinal de tensão é induzido na bobina proporcional a variação de fluxo e consequentemente proporcional à variação da corrente à ser medida. Originalmente, o princípio Rogowski foi baseado em uma bobina de ar. Devido à tolorância para a fabricação da bobina de ar, a precisão é afetada pela posição do cabo primário na janela e também ao campo externo criado (cabos adjacentes).

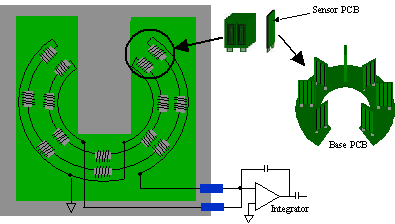

PRiME evita esses fenomenos por usar duas partes para a cabeça do transdutor, um número de sensores em placas de circuito impresso (pcbs), e um base-pcb. O sensor pcb consiste de dois núcleos de ar separados construídos uma pcb multicamadas. Vários sensores são montados na Placa base-pcb, à um certo ângulo para ele, e conectado em série para formar dois laços concêntricos (interno e externo).
O condutor que leva a corrente necessita ser posicionado dentro da janela da cabeça do transduto. Este cria um fluxo magnético AC, o qual é concatenado pelos sensores e induz uma tensão proporcional à razão de variação de corrente(di/dt) (Vinner & Vouter).
Finalmente, visto que o sinal coletado é proporcional à variação da corrente, é necessário a integração da tensão induzida na cabeça do transdutor para obter ambas as amplitudes e informação da fase da corrente que está sendo medida.



Características
Somente Medição AC.
Grande faixa de frequência(poucos Hz à vários kHz).
Sem histerese. Magnética/sem saturação magnética.
Suportando alta sobrecarga.
Realmente boa linearidade.
Larga faixa dinâmica.
Leve e pequeno.
Boa precisão além da faixa de medição.
Baixo consumo e baixas perdas térmicas.
