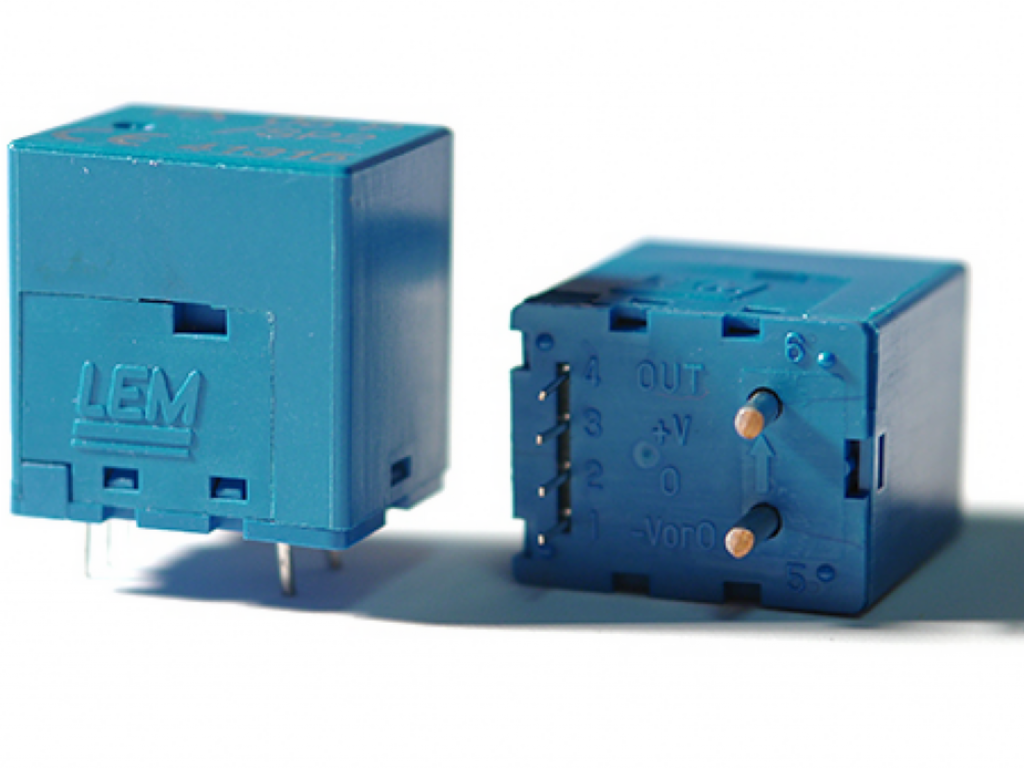

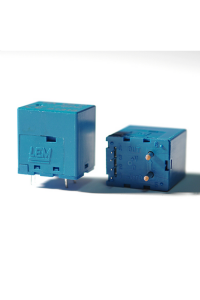

HX

Transdutor de corrente com pequeno tamanho e baixo custo.

Características

Baixo preço.
17 modelos em 3 diferentes versões.
Montagem em PCB.
5 anos de garantia.
Medições de pequenas correntes desde 2 à 50ARMS nominais.
Projeto compacto.
Somente sendo necessário 2.93 cm2 para área de montagem na PCB e suportar 8g desses transdutores.
Faixa de medição até 3 x IPN.

Padrões

Cumpre no que diz respeito à:
EN 50178 para aplicações industriais tais como:
Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar etc.
Usando UL94-VO materiais reconhecidos.
Diretriz Europeia EMC 89/ 336 / EEC.
Marca CE.
RoHS 2002/95/EC.

Especificações

Medições de correntes DC, AC e pulsadas com isolação galvânica.
Dupla fonte de alimentação +/- 12 to +/- 15Vdc e fonte de alimentação unipolar + 12 to + 15VDC.
Teste de tensão de isolação: 3kVRMS / 50Hz / 1 min.
Saída em tensão.

Observações

Uma versão especial com enrolamento duplo está também disponível para correntes nominais de 5A, 10A and 15ARMS.
Kits de transdutores amostras são disponívieis para cada modelo. Cada kit contém 3 transdutores do mesmo modelo de maneira à permitir uma campanha de testes de qualificação.
Baixa inserção de perdas.
Fácil montagem com sistema de manuseio automático.
Pequeno tamanho e economia de espaço.
Um único projeto para uma grande faixa de correntes.
Alta imunidade à interferência externa.

Aplicações

Eletrodomésticos.
Drives de variação de velocidade.
UPS's.
SMPS's.
Condicionadores de ar etc.
Controle de corrente de fase em servo-drives AC/DC.
Regulagem de corrente e display em UPS e SMPS.
Proteção de corrente de controle e curto-circuito em equipamentos industriais.
Proteção de corrente de controle e curto-circuito em eletrodomésticos tais como ar condicionado, refrigeradores, máquinas de lavar, etc.
